طلب:

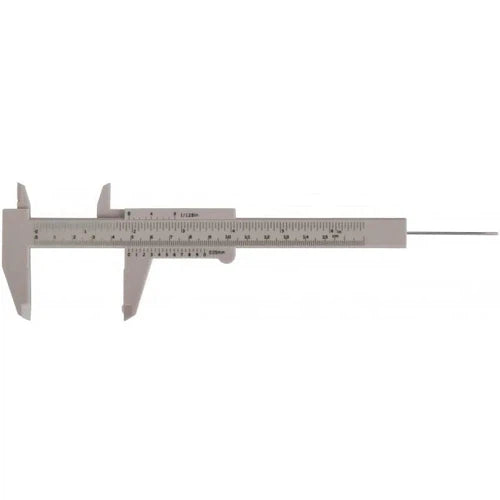

يستخدم الفرجار الورني لإعطاء قراءة مباشرة للمسافة المقاسة بدقة ودقة عالية.
هناك نوعان من الفرجار الورني المتوفران في مجموعة Tork Craft:
- الفرجار التناظرية رنيه.
- الفرجار الورنية الرقمية.
باستخدام الفرجار الورنية التناظرية:

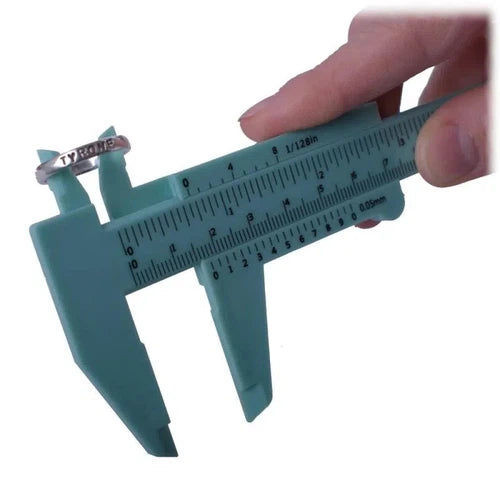

- لقياس الأبعاد الخارجية لعنصر ما، يتم وضع العنصر داخل الفكين الخارجيين، ثم يتم تحريكهما معًا حتى مقابل الكائن.
- لقياس الأبعاد الداخلية لعنصر ما، يتم وضع الفكين الداخليين داخل الفتحة، ثم يتم فتحهما بعد ذلك حتى مقابل الجسم.

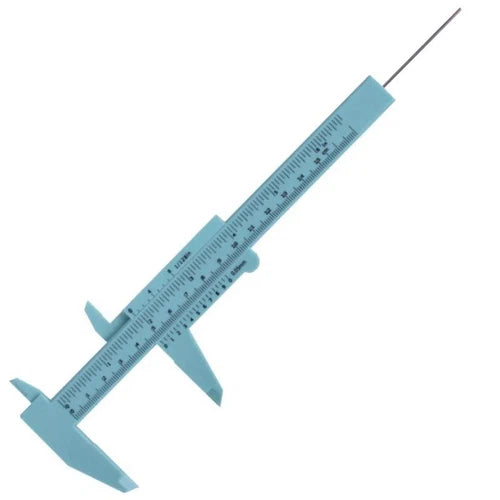

- لقياس عمق الفتحة، يتم وضع قضيب العمق في الفتحة، ثم ينزلق لأسفل حتى يلامس الجزء السفلي من الفتحة.
- اقرأ المقياس الرئيسي حيث يتماشى مع صفر المقياس المنزلق. عادةً ما يخبرك المقياس الرئيسي الموجود في مسماك Vernier بالرقم الصحيح بالإضافة إلى العلامة العشرية الأولى.
- اقرأ هذا تمامًا كما تفعل مع المسطرة، بقياس علامة الصفر على مقياس (ورنييه) المنزلق.
- يتم أخذ الأرقام المتبقية من المقياس الورني ووضعها بعد العلامة العشرية للقراءة الأساسية. تتوافق هذه القراءة المتبقية مع العلامة المحاذية لأي علامة مقياس رئيسي (أو قسم).
- يجب أن يتطابق خط تقسيم واحد فقط من مقياس الورنية مع خط تقسيم على المقياس الرئيسي.
نصائح السلامة:
- تأكد من أن قطعة العمل التي يتم قياسها نظيفة ولا تحتوي على نتوءات على الحواف.
- عند قياس قطعة عمل في مخرطة، تأكد من إيقاف تشغيلها
- احتفظ بأدوات القياس الدقيقة بعيدًا عن الأشياء المغناطيسية
