Emjay® Manifold es un sistema resistente, versátil y fácil de usar para válvulas de irrigación.
– Se puede utilizar en sistemas manuales o automáticos con electroválvulas manuales o eléctricas.
– El exclusivo sistema de clip es fácil de usar, extensible y no necesita herramientas.
– Este sistema versátil tiene una amplia gama de accesorios que permiten numerosas configuraciones y montajes.
– Es robusto y duradero y ha sido probado exhaustivamente a 16 bar con más de 30 000 ciclos de prueba completados.
– Clasificado a una presión máxima de funcionamiento de 14 bar.
¿Como funciona? Los accesorios de colector Emjay® se ensamblan simplemente insertando el acoplamiento entre dos accesorios, presionando los accesorios entre sí y deslizando los clips de bloqueo sobre los extremos. Cada unión requiere dos clips y un acoplamiento, excepto la entrada y la tapa del extremo que tienen acoplamientos incorporados. |
Los accesorios de unión del colector Emjay® tienen una boquilla BSP/ACME especial para conectar válvulas eléctricas. El lado BSP se atornilla firmemente contra la junta tórica que sella contra el borde de la válvula. El lado ACME está apretado contra el cuerpo del colector, que sella contra la junta tórica del cuerpo del colector. | ||||
![]() |
|||||

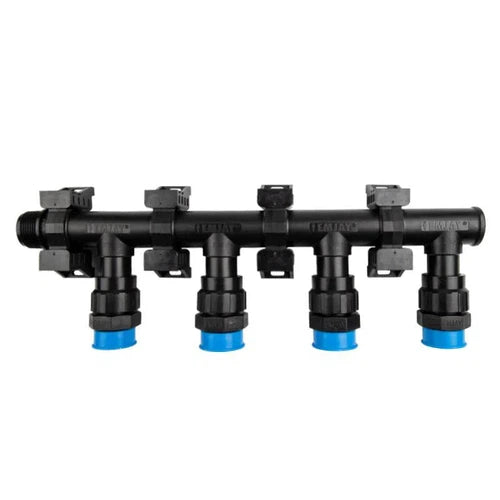

Mediante el uso de cruces, tes, codos, tapas de extremo y entradas, son posibles numerosas configuraciones diferentes de válvulas. Desde 2 estaciones hasta 20 o más. ![]() El colector Emjay® se puede instalar bajo tierra en una caja de válvulas, usando los clips de bloqueo estándar o se puede montar en la pared usando los clips de montaje en pared especialmente diseñados. Los clips de montaje en pared tienen orificios de montaje preperforados y están diseñados para mantener el colector lo suficientemente alejado de la pared para permitir el acceso a la tuerca para conectar las válvulas mientras están en su lugar. Sin embargo, se recomienda montar primero el colector sobre una tabla o material rígido similar para garantizar que quede montado plano. ![]() ![]() ![]() |
|||||
LOS ACCESORIOS MASCULINOS: – para conexión directa de válvulas o accesorios con rosca hembra BSP. Los accesorios de colector macho tienen una rosca macho BSP cónica con precisión que se puede atornillar directamente en la válvula con rosca hembra o en accesorios con rosca hembra, como casquillos o casquillos. Se debe utilizar cinta de rosca ya que se realiza el sello en la rosca. Las T macho y los travesaños son simétricos, lo que permite media vuelta al apretar las válvulas. |
